三維焊接平臺
產品分類：
現貨供應
三維焊接平臺廠家生產的柔性焊接工作臺具有承載能力高鋼性穩定的特點,五個面均加工有規則的標準孔并刻有網線,三維柔性焊接平臺可方便地延伸,擴展和組合.
訂購熱線：0317-8326998
簡介：三維焊接平臺廠家生產的柔性焊接工作臺具有承載能力高鋼性穩定的特點,五個面均加工有規則的標準孔并刻有網線,三維柔性焊接平臺可方便地延伸,擴展和組合.
河北全意三維焊接平臺廠家生產的柔性焊接工作臺具有承載能力高鋼性穩定的特點,五個面均加工有規則的標準孔并刻有網線,三維柔性焊接平臺可方便地延伸,擴展和組合.
三維焊接平臺簡介：
三維焊接平臺的三維代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。
三維焊接平臺的孔系：這套夾具的主要特點就是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖銷就能使裝配變得更加快捷方便，定位準確。 。
三維焊接平臺的柔性是因為有上述功能整套裝備可根據產品的變化而變化，一套夾具就可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的、試制的進程，節省大量的人力、物力和財力(環保和低碳產品)。

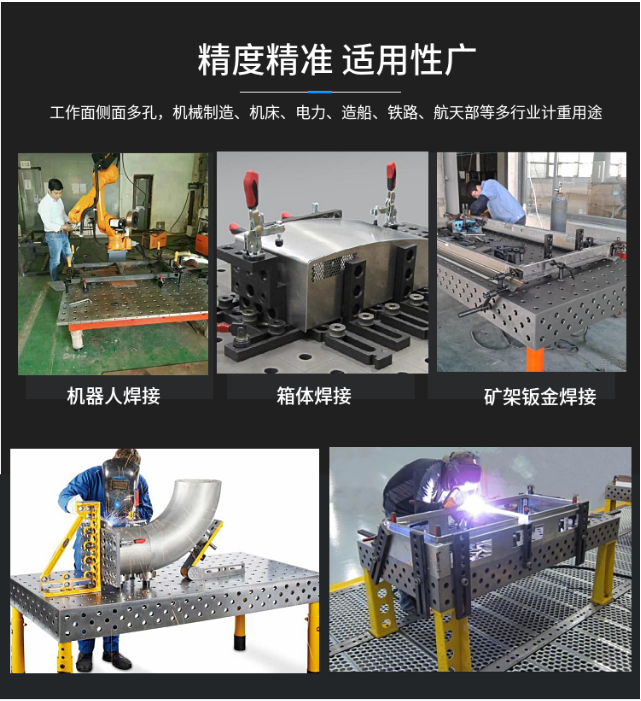

三維焊接平臺的焊接：是專為焊接制品的制造而設計的通用夾具；用于焊接十分方便、靈活、與傳統的焊接方式效率高許多。
三維柔性焊接平臺的的特性：
1、經濟性：每次產品變化而投入的專用工裝的費用時間幾乎可以不再花錢。裝置操作簡便，使用 。用戶可根據需要快速拼接出不同要求的工裝，就像兒童玩拼裝式玩具一樣。
2、柔性化：承載能力高，鋼性穩定，它的五個面均加工有規則的孔，并刻有網線。焊接平臺可方便地延伸和擴展，組合。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展示的淋漓盡致，尤其在了大型工件方面的應用上。
3、拼裝方式多樣，用戶只要充分發揮想象力，幾乎可達到任何專用夾具同樣的定位和夾緊功能。拼裝快速，裝拆方便；工作臺面可以根據工件形狀、大小進行拼裝組合。臺面上的刻度和模塊尺寸的設計，使操作工人不用量具就可以根據工件尺寸迅速搭出所需要的工裝。
三維鋼件平臺尺寸： (材料q345 也可以稱16mn)
長x寬：
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
三維鑄件平臺尺寸： (鑄鐵ht300)
2000x1000/2400x1200/3000x1500/2000x3000/2000x4000/2000x5000/3000x6000
所有三維平臺側面高度為200mm
二維平臺尺寸：
1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500
孔尺寸：
φ28系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0。05mm
φ16系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0。05mm，
工作臺立柱分三種形式：高度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。
