釬焊板式換熱器

釬焊板式換熱器

1、什么是釬焊板式換熱器
釬焊板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝經過釬焊加工而成的一種新型高效能換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。換熱器由沖壓成波紋狀的薄金屬板構成。流體經過精心布置的角邊接口流經板片之間的通道，冷媒和熱媒總是在相鄰的通道內逆向流動進行換熱。由于板片邊緣采用焊接，因此介質不會從設備中流出。釬焊式換熱器各板片的接觸點也是焊接點，以便承受介質的壓力。
釬焊板式換熱器是可拆式換熱器的一種進化，密封材料由膠墊變成了銅或者鎳，所有板片都是通過銅焊料或者鎳焊料而結合在一起。就如同可拆式換熱器板片的所有接觸點都務必緊密貼合一樣，釬焊式換熱器的所有接觸點也務必要完全焊接在一起，如此才能保證換熱器具有最高的換熱效率及抗壓能力，同時也才能獲得最佳的使用壽命。

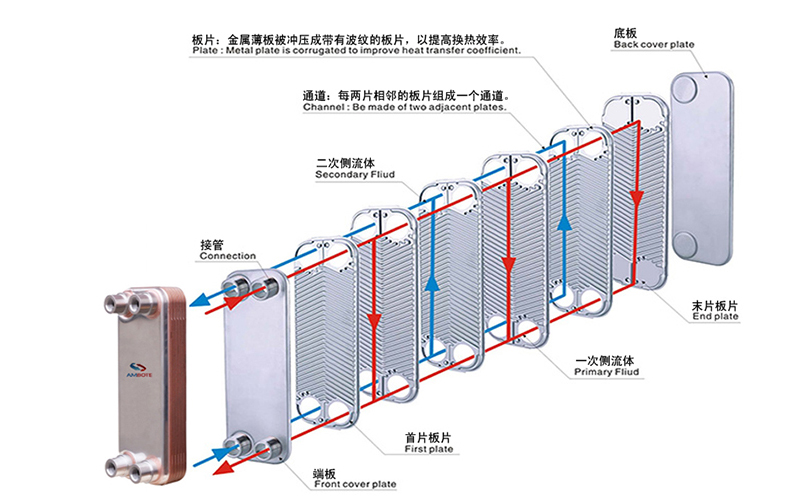

釬焊板式換熱器結構圖

2、釬焊板式換熱器優點

1.經久耐用，耐腐蝕性高。使用SUS316材質板片經由銅焊或鎳焊而成。提供附合各種流體的高耐腐蝕特性。

2.耐高壓。真空硬焊過程使板式熱交換器達到45bar的耐壓程度。

3.傳熱效果佳。特別設計的板片紋路，不管是逆向流或是平行流條件之下，都可達到更高的熱傳效果。

4.耐高溫。硬焊型板式熱交換器SUS316材質允許其工作溫度高達200℃。

5.小巧、便利、重量輕。硬焊型板式熱交換器比殼管式熱交換器還要輕巧便利；約只有殼管式的1/5大小，而相同的熱傳能力。而且更方便于安裝及更換。

6.低維護成本。特殊設計的板片紋路完全適用于熱傳紊流情況下，不需特別且頻繁的維護成本。

3、安博特釬焊板式換熱器優勢

    安博特制造的釬焊式換熱器，與傳統釬焊式換熱器相比，具有很高的傳熱效率，并且結構非常緊湊，可以輕松地安裝在空間有限的位置，從而減少整個系統的部件，節約運行成本，為客戶帶來更大的利益。
     安博特供應體系可保證，無論您在世界的任何位置，我們都將在很短的交貨時間內向您提供合格的產品.
     安博特產品的高品質。多年來在傳熱領域的運行經驗和準確的計算機輔助設計，使安博特板式熱交換器具有國內同行業當先水準。產品廣泛應用于冶金、食品、輕工、化工、制冷和暖通等領域，為廣大用戶節省了投資和運費提供了保證。

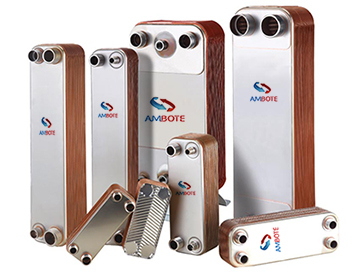

安博特釬焊板式換熱器

4、安博特釬焊板式換熱器型號


Model	AL14	AL20	AL26	AL30	AL50	AL95
寬 A [mm]	78	76	111	124	111	191
高 B [mm]	206	310	310	304	525	616
長 E [mm]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
左右中心距 C [mm]	42	42	50	70	50	92
上下中心距 D [mm]	172	282	250	250	466	519
最大壓力 [Mpa]	3	3	3/4.5	3	3/4.5	3/4.5
最大流量 [M3/h]	3.6	3.6	8.1	8.1	12.7	39
重量 [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

Model	AL120	AL190	AL200	AL250	AL300	AY35
寬 A [mm]	246	307	321	322	370	123
高 B [mm]	528	696	738	739	995	281
長 E [mm]	13+2.36n	13+2.75n	13+2.7n	13+2.7n	11+2.675n	11+3.1n
左右中心距 C [mm]	174	179	188	205.2	213.5	52
上下中心距 D [mm]	456	567	603	613.7	861	227
最大承受壓力 [Mpa]	3	3	2.1	3/4.5	3/4.5	3
最大流量 [M3/h]	42	100	100	100	200
重量 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	16+0.711n	21+1.26n	1.64+0.124n

5、釬焊板式換熱器材料

銅釬焊		鎳釬焊
板片材料	AISI304/316L	板片材料	AISI304/316L
接口材料	AISI304/316L	接口材料	AISI304/316L
焊接材料	銅	焊接材料	鎳
設計溫度	-196~+225℃	設計溫度	-196~+250℃
設計壓力	4.5Mpa	設計壓力	1.5Mpa

6、釬焊板式換熱器結構類型

單邊流

對角流

煙氣式

7、釬焊板式換熱器接口形式
