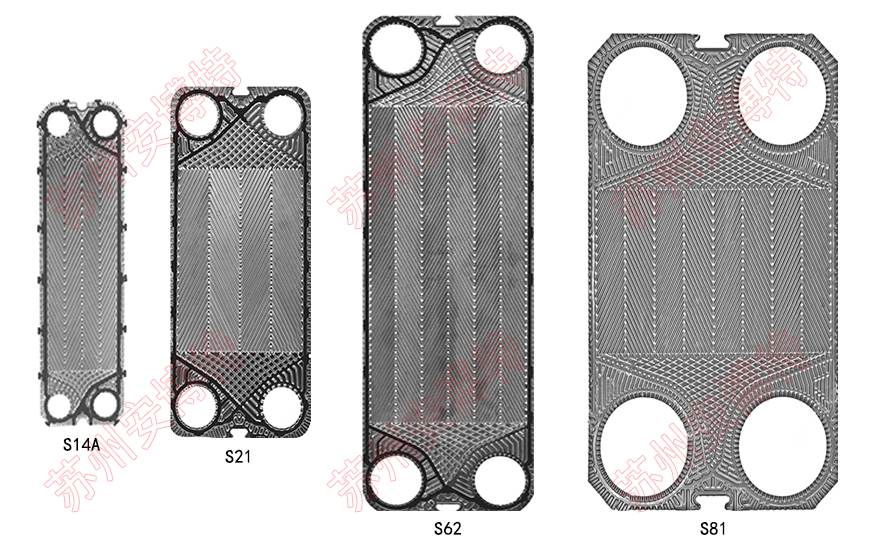

SONDEX桑德斯板式換熱器板片，技術(shù)咨詢電話：13338657815（微信同號），也可以發(fā)郵件給我公司：ambote@163.com
| 型號 | 波紋夾角 | 波紋法向節(jié)距(mm) | 波紋深度(mm) |
當量直徑 (mm) |
角孔 直徑(mm) |
角孔中心距 (mm) |
外形尺寸 (mm) |
流通截面積(㎡) |
| S4A | 130° | 8 | 2.35 | 4.7 | φ28 | 381*70 | 449*140 | 0.00025 |
| S7A | ||||||||
| S8 | 130° | 8 | 2.35 | 4.7 | φ28 | 656*70 | 724*140 | 0.00025 |
| S8A | ||||||||
| S14A | ||||||||
| S15 | ||||||||
| S19A | ||||||||
| S20 | ||||||||
| S20A | ||||||||
| S21 | 135°55° | 8.5 | 2.6 | 5.2 | φ100 | 719*225 | 874*380 | 0.000876 |
| S21A | ||||||||
| S22 | 140°55° | 13 | 4 | 8 | φ100 | 719*225 | 874*380 | 0.001281 |
| S27A | ||||||||
| S30 | ||||||||
| S35 | ||||||||
| S37 | ||||||||
| S37B | ||||||||
| S38 | ||||||||
| S39 | ||||||||
| S41 | 135°55° | 8.5 | 2.6 | 5.2 | φ147 | 890*296 | 1100*497 | 0.001162 |
| S41A | ||||||||
| S42 | 135°55° | 17 | 3.8 | 7.6 | φ147 | 890*296 | 1100*497 | 0.0017 |
| S43 | 60°120° | 9.1 8.5 | 2.6 | 5.2 | φ202 | 791*395 | 1062*659 | 0.001593 |
| S43B | ||||||||
| S47B | ||||||||
| S50 | ||||||||
| S62 | ||||||||
| S63 | ||||||||
| S64 | ||||||||
| S65 | 60°120° | 9.1 8.5 | 2.6 | 5.2 | φ202 | 1091*395 | 1362*659 | 0.001593 |
| S100 | 60°120° | 9.1 8.5 | 2.6 | 5.2 | φ202 | 1489*395 | 1760*659 | 0.001597 |
| S100B | ||||||||
| S81 | 50°126° | 13 | 3.5 | 7 | φ303 | 1079*480 | 1461*868 | 0.002859 |
| S121 | 50°126° | 13 | 3.5 | 7 | φ303 | 1490*480 | 1872*868 | 0.002859 |
| S130 | ||||||||
| S188 | 125°55° | 8.5 | 2.6 | 5.2 | φ60 | 694*126 | 780*230 | 0.000498 |
| SFD13 | ||||||||
